Mediator - 中介者模式

概述:

只有一个仲裁者,组员向仲裁者报告,仲裁者向组员传达指示

---

说明:

1.本文仅仅是对 图解设计模式 的简单总结(个人笔记).
2.文章中的图片均来自本书,添加水印只是为了防止盗链行为,并无侵权的想法.
综上,若侵权, 请联系我删除!
转载请标注出处!

---

案例：

• 案例说明：

  示例程序是一个GUI应用程序,他展示了一个登录对话框,用户在其中输入正确的用户名和密码后可以登录

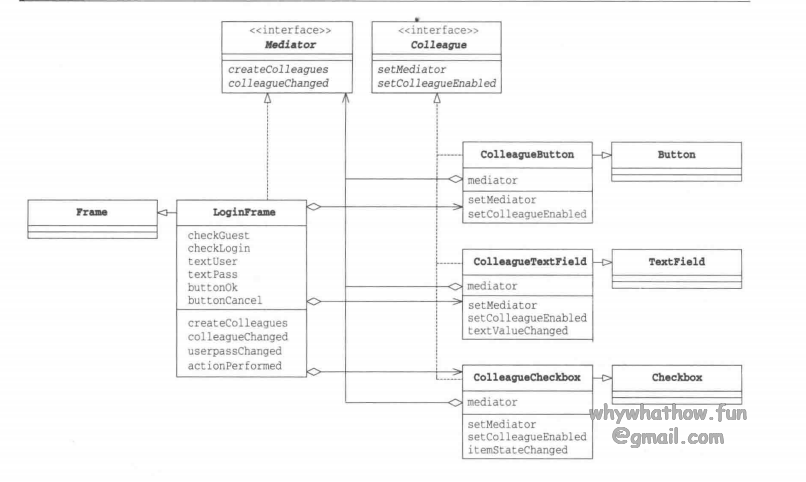

• 类图:

•

• 主要代码：

• Mediator.java

  package Gof.Mediator;
  public interface Mediator {
      public abstract void createColleagues();
      public abstract void colleagueChanged();
  }

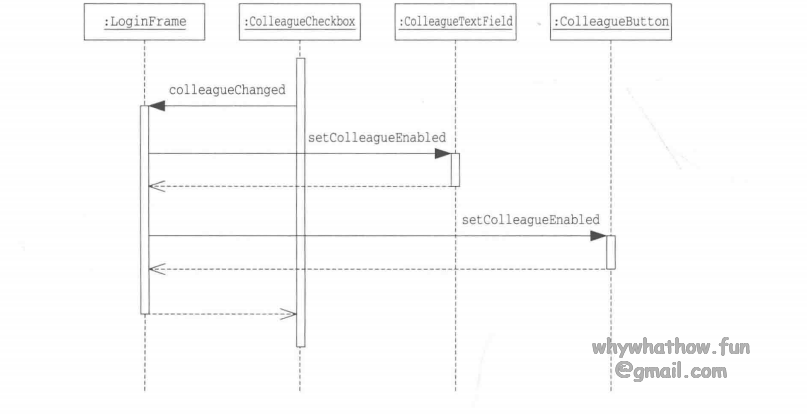

• 时序图:

•

• 代码链接：传送门

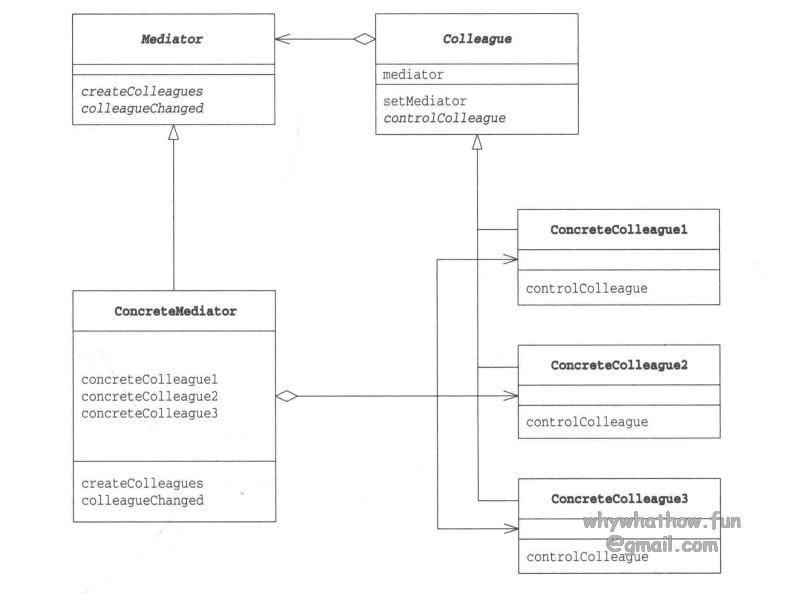

  uml综述

• Mediator(仲裁者):定义与colleague角色进行通信和做出决定的接口

• ConcreteMediator: 实现Mediator角色的接口

• Colleague: 负责定义与Mediator角色通信的接口

• ConcreteColleague: 实现colleague定义的接口

收获：

• Mediator应用条件:处理多个对象之间的关系,将控制显示的逻辑交给仲裁者负责
• 当发生分散灾难时,秩序处理Mediator中使用的方法即刻
• ConcreteColleague角色可以复用,而ConcreteMediator很难复用

  相关设计模式：

• Observer: 有时会使用observer实现Mediator与Colleague的通信
• 依赖于特定应用程序就意味着难以复用

注意:

此部分内容属于对GOF Design Pattern知识的初步认知阶段，参考书籍是结城浩的《图解设计模式》，简单易懂,十分推荐！
